Máy tạo hình mặt bích TDF

Máy tạo hình mặt bích TDF

 Giới thiệu máy tạo hình mặt bích TDF

Chúng ta có thể chia máy tạo hình mặt bích TDF thành hai loại tùy theo yêu cầu làm việc: máy tạo hình mặt bích đơn và máy tạo hình mặt bích đôi. Bên cạnh đó, máy mặt bích đơn gồm hai model: T-12 và T-15. Đối với máy làm mặt bích đơn, nó sẽ tạo thành hình dạng mặt bích ở một mặt và tạo thành hình dạng nẹp. Đối với máy tạo hình mặt bích TDF hai mặt, máy có thể tạo hình mặt bích ở hai mặt cùng một lúc để tiết kiệm thời gian (gọi là máy chạy bích đôi). Nhu cầu làm thêm clip của khách hàng là có thể thực hiện được. Máy tạo mặt bích TDF đơn dễ di chuyển hơn máy tạo mặt bích TDF đôi. Bên cạnh đó, máy làm mặt bích đơn được sử dụng phổ biến tại chỗ do tính ổn định và tiện lợi của nó. Nó không quá nặng, người vận hành có thể di chuyển dễ dàng bằng bánh xe. Máy làm mặt bích đơn là một bộ phận của máy sản xuất ống gió thông gió hình chữ nhật, người vận hành có thể sử dụng máy với các máy tạo hình ống HVAC hình chữ nhật khác cùng nhau để hoàn thành toàn bộ quá trình sản xuất ống gió, chẳng hạn như máy chạy mí ghép, máy gấp kim loại tấm TDF bằng khí nén, tấm Máy chạy gân tăng cứng, máy đóng rãnh khóa, máy cắt clip, ... Đồng thời, cần phải bảo dưỡng máy móc, ví dụ như bổ sung dầu bôi trơn để đảm bảo máy móc hoạt động hiệu quả trước khi sử dụng máy móc.

     Đối với dịch vụ sau bán hàng, chúng tôi có các kỹ thuật viên lành nghề có thể hướng dẫn bạn cách sử dụng máy móc, bạn có thể cử công nhân và nhà điều hành của mình đến nhà máy của chúng tôi để học cách vận hành.

Điều kiện làm việc

  • Khổ làm việc không được vượt quá 2000m

  • Nhiệt độ xung quanh: -10 ℃ ~ + 40 ℃

  • Độ ẩm tương đối không khí: không vượt quá 50 % khi + 40 ℃, không vượt quá 90 % khi + 25 ℃

  • Điều kiện khí quyển: không có môi trường nguy hiểm gây nổ, không có khí hoặc bụi dẫn điện ăn mòn kim loại và phá hủy khí cách điện

Nguồn: Điện áp phải nằm trong khoảng 342-418V, Điện áp không cân bằng nguồn ba pha phải được điều khiển với dải (cả thứ tự âm và không không được vượt quá 2% của trình tự). Tần suất trong vòng 49,5 ~ 50,5.


Cấu hình và cấu trúc của máy chạy bích TDF

Máy tạo hình mặt bích TDF bao gồm bàn làm việc, bộ phận truyền động và bộ phận tạo hình.

Giá đỡ máy tạo hình mặt bích TDF và bàn làm việc

Giá đỡ là một vỏ hàn, được làm bằng kênh tiêu chuẩn quốc gia , chắc chắn và đáng tin cậy, toàn bộ bộ phận truyền động, bộ phận hình thành và bộ giảm tốc đều được lắp trên vỏ và phần cuối của tấm bên của nó được cố định trên bảng điều khiển theo chiều ngang tấm định vị kênh trên bảng điều khiển.

Phần truyền động

Toàn bộ bộ phận truyền động là hộp tuabin dẫn động thông qua bộ giảm tốc tuabin với tỷ số truyền 30: 1 (hoặc các tỷ số tốc độ khác), động cơ tiêu chuẩn quốc gia 3kw, hộp giảm tốc dẫn động hai trục truyền động thông qua đĩa xích và xích, sau đó bánh răng trục truyền động chuyển động trục, thông qua nhiều bánh răng chuyển động truyền động toàn bộ hệ thống chuyển động.

Bộ phận cấu tạo máy

  • Cả hai mặt của bộ phận tạo hình được cấu tạo bởi mười bốn con lăn, một mặt để tạo hình mặt bích, mặt còn lại để tạo hình móc, các con lăn định hình được làm bằng thép chịu lực GCr15 đã qua xử lý nhiệt ngâm muối và hoàn thiện, có độ bền cao.

  • Tất cả các trục và bánh răng được xử lý nhiệt để đảm bảo hiệu suất sử dụng và tuổi thọ của chúng;

  • Mỗi đuôi có một thiết bị điều chỉnh hình dạng để đảm bảo mặt bích phù hợp với yêu cầu.

  • Tấm bên được làm bằng thép rèn và hoàn thiện; máy tạo hình mặt bích TDF có mười bốn trục tạo hình nhóm, và mỗi trục được trang bị bánh răng truyền động và các con lăn trái và phải.

  • Phía bên trái là nhóm con lăn móc; phía bên phải là nhóm con lăn mặt bích. Ngoài ra, bộ phận tạo hình mặt bích bên phải có bánh xe giữ vật liệu cao su và xe cấp liệu để đảm bảo toàn bộ quá trình tạo hình ổn định và tạo ra các sản phẩm đạt tiêu chuẩn.

Các vấn đề cần chú ý khi vận hành máy

1) Ở mặt trên của máy tạo mặt bích TDF là các đinh tán hai đầu ④ và đĩa lò xo, khoảng cách giữa con lăn trên và con lăn dưới có thể được điều chỉnh tự động theo độ dày cán.

Chẳng hạn như máy T-12, độ dày tấm từ 0,6-1,2mm.

2) Tất cả các máy mặt bích mới đã được điều chỉnh và đủ tiêu chuẩn trước khi xuất xưởng, nếu cần, chỉ cần điều chỉnh tấm tiếp liệu, bốn đinh tán ③ 、 ④ không dễ dàng điều chỉnh hoặc di chuyển.

Nâng và lắp đặt máy tạo mặt bích TDF

  • Đảm bảo không bị mất hoặc bỏ sót thành phần nào trong quá trình vận chuyển; Kiểm tra cẩn thận xem tất cả các bộ phận liên quan có đầy đủ và nguyên vẹn hay không trước khi lắp đặt.

  • Thiết bị nâng phải được kiểm tra cẩn thận và đảm bảo phù hợp với các yêu cầu trước khi nâng máy, ít nhất hai cáp treo và chiều dài bằng nhau, trong quá trình nâng, điểm móc nâng phải được giữ ở vị trí trung tâm và giữ trọng tâm tốt. để tránh máy bị mất trọng tâm và lật. Khi dỡ hàng, từ từ đặt máy xuống mặt đất bằng phẳng, cách mặt đất bằng bốn mét trước, không có người treo trên cao, nếu cần thiết phải đặt người chịu lực, không được để máy nghiêng hoặc đứng nghiêng, nếu không, máy sẽ bị biến dạng và ảnh hưởng. chức năng sử dụng máy.

  • Máy phải được lắp đặt trên nền đất cứng bằng phẳng.

  • Lắp ráp nguồn điện phù hợp (điện áp, pha, tần số, các thông số kỹ thuật) và dây tiếp đất theo yêu cầu, hệ thống điện theo mã vạch màu tiêu chuẩn để lắp đặt.

  • Bôi trơn máy tạo hình mặt bích

  • Bôi trơn theo yêu cầu sau:

STT

Bộ phận bôi trơn

Dầu bôi trơn

Thời gian bôi trơn

1

Bánh răng và xích truyền động

Dầu mỡ

Cứ sau 40 giờ làm việc

2

Ổ bi và một ổ trục

Mặt phẳng Mỡ

Mỗi lần làm việc 40 giờ

3

Bánh xích dẫn động

Dầu bôi trơn nhẹ

Cứ sau 80 giờ làm việc

4

Bánh xích truyền động

Dầu bôi trơn nhẹ

Bôi chất bôi trơn cho xích truyền động

5

Bộ giảm tốc độ

Dầu bánh răng

Thay dầu ba tháng một lần

Cách điều chỉnh và vận hành

Kiểm tra trước khi khởi động máy

  • Đổ mỡ hoặc dầu bôi trơn theo yêu cầu

  • Kiểm tra kỹ lưỡng từng bộ phận, chẳng hạn như xích căng, tình trạng căng đai truyền động, chống rò rỉ, bu lông siết chặt, đảm bảo tất cả các bộ phận trong tình trạng tốt.

  • Kiểm tra hướng chạy của máy tạo hình mặt bích TDF, nếu sai, điều chỉnh trở lại đúng hướng

  • Kiểm tra từng dây buộc, nếu bị lỏng, loại bỏ các yếu tố không an toàn.

  • Lắng nghe cẩn thận và chăm chú, đảm bảo không có tiếng ồn bất thường

  • Bôi dầu / mỡ bôi trơn vào tất cả các ổ trục, bánh răng, trục truyền động và trục vít

  • Kiểm tra hệ thống điện có an toàn và đáng tin cậy hay không

  • Kiểm tra xem tấm chắn bảo vệ có đáng tin cậy hay không

Công nghệ an toàn nổi bậc của máy chạy hình mặt bích TDF

  • Máy tạo hình mặt bích TDF phải được vận hành bởi người vận hành chuyên nghiệp, người phải rất quen thuộc với cấu trúc và hiệu suất của máy và đủ điều kiện sau khi đào tạo, và tuân thủ nghiêm ngặt . Nếu một hoạt động nhiều người dùng, một người chuyên nghiệp chịu trách nhiệm sản xuất chỉ huy là cần thiết.

  • Thường xuyên kiểm tra tình trạng máy tạo mặt bích TDF, điện trở nối đất và bảo vệ chống rò rỉ, đảm bảo mỗi mạch và bộ phận điện luôn trong tình trạng làm việc an toàn.

  • Bảo dưỡng hay kiểm tra máy, trước tiên bạn phải cắt nguồn và tháo, đóng chìa khóa rồi mới tiến hành.

  • Điện áp nguồn không được vượt quá điện áp danh định 10% để tránh lão hóa cách điện.

  • Không được sửa chữa hoặc điều chỉnh khi máy hoạt động.

  • Cấm dùng tay chạm vào trục lăn, xích và bánh răng đang quay.

  • Trong trường hợp có bất kỳ âm thanh, mùi hôi bất thường nào xảy ra, hãy dừng máy ngay lập tức để khắc phục sự cố.

  • Vỏ bảo vệ máy phải còn nguyên vẹn, không hoàn chỉnh - máy đã lắp ráp không thể đưa vào sản xuất

  • Bảo trì và chăm sóc máy móc

  • Nhân viên bảo trì phải nắm rõ tính năng, đặc điểm kỹ thuật của máy, các biện pháp kỹ thuật an toàn, vị trí cơ cấu và vai trò của nó, lý thuyết cơ, điện, truyền động, mối quan hệ giữa trình tự và trình tự hành động và quy trình vận hành trước khi bảo trì máy.

  • Đổ đầy mỡ / dầu bôi trơn trước mỗi ca làm việc theo yêu cầu bôi trơn.

  • Máy cấm tạo hình tấm có vết hàn hoặc gờ, hoặc tấm quá dày.

  • Đối với động cơ, phần điện và phần điều khiển, việc bảo dưỡng chống sốc, chống ẩm và chống bụi phải được xem xét. Vào mùa mưa, nếu thời gian dài không sử dụng (hơn một tháng), hãy xem xét và khử ẩm động cơ, cách điện trước khi đưa vào sử dụng lại.

  • Chú ý rằng ống và dây tiếp xúc phải còn nguyên vẹn.

  • Giữ bề mặt trục lăn sạch sẽ, loại bỏ kịp thời các tạp chất, sắt vụn trong trường hợp ảnh hưởng đến tuổi thọ máy.

  • Thiết lập hồ sơ thiết bị và lập kế hoạch bảo trì thường xuyên, lập hồ sơ bảo trì và ghi nhật ký.

  • Thu dọn tất cả các phế liệu, loại bỏ bàn ủi và bụi bẩn và tắt nguồn và khóa khi hoàn thành mỗi ca làm việc.

  • ​Không hoạt động trong vài phút để kiểm tra các điều kiện vận hành của máy

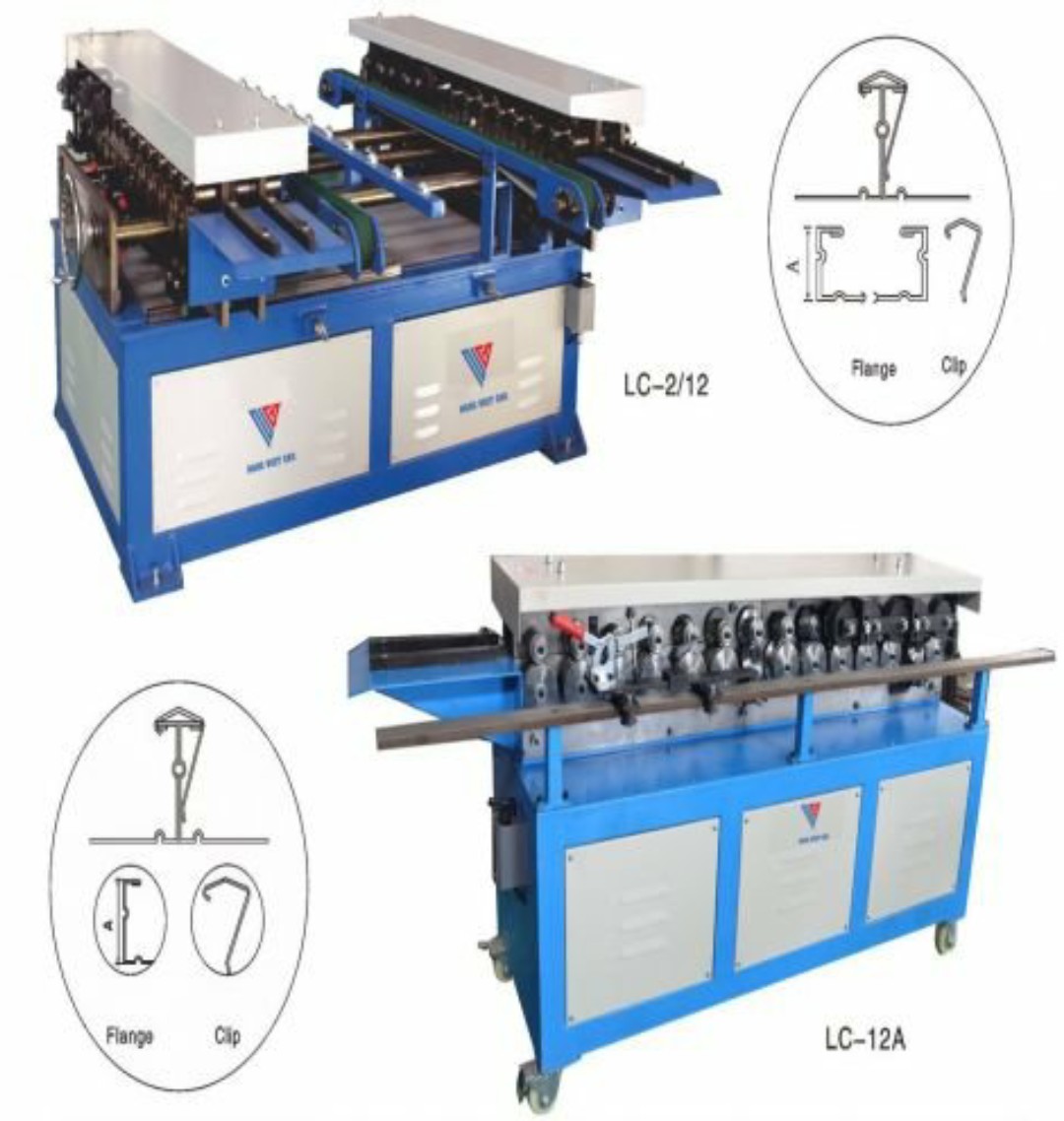

Hình ảnh máy tạo hình bích đơn có 2 chức năng như sau:

                                           TDF-mặt bích-máy-BLKMA                           TDF-mặt bích-máy-BLKMA

                                          TDF                           Clip



Thông số sản phẩm

Kiểu máy

Độ dày tôn kẽm

Động cơ

Khối lượng

Kích thước

NV-12

0.8 ~1.2mm

3Kw

760Kg

2400*800*900mm

NV15

0.8~1.5mm

3Kw

1520Kg

2600*800*900mm
