Máy chấn CNC

Máy chấn CNC

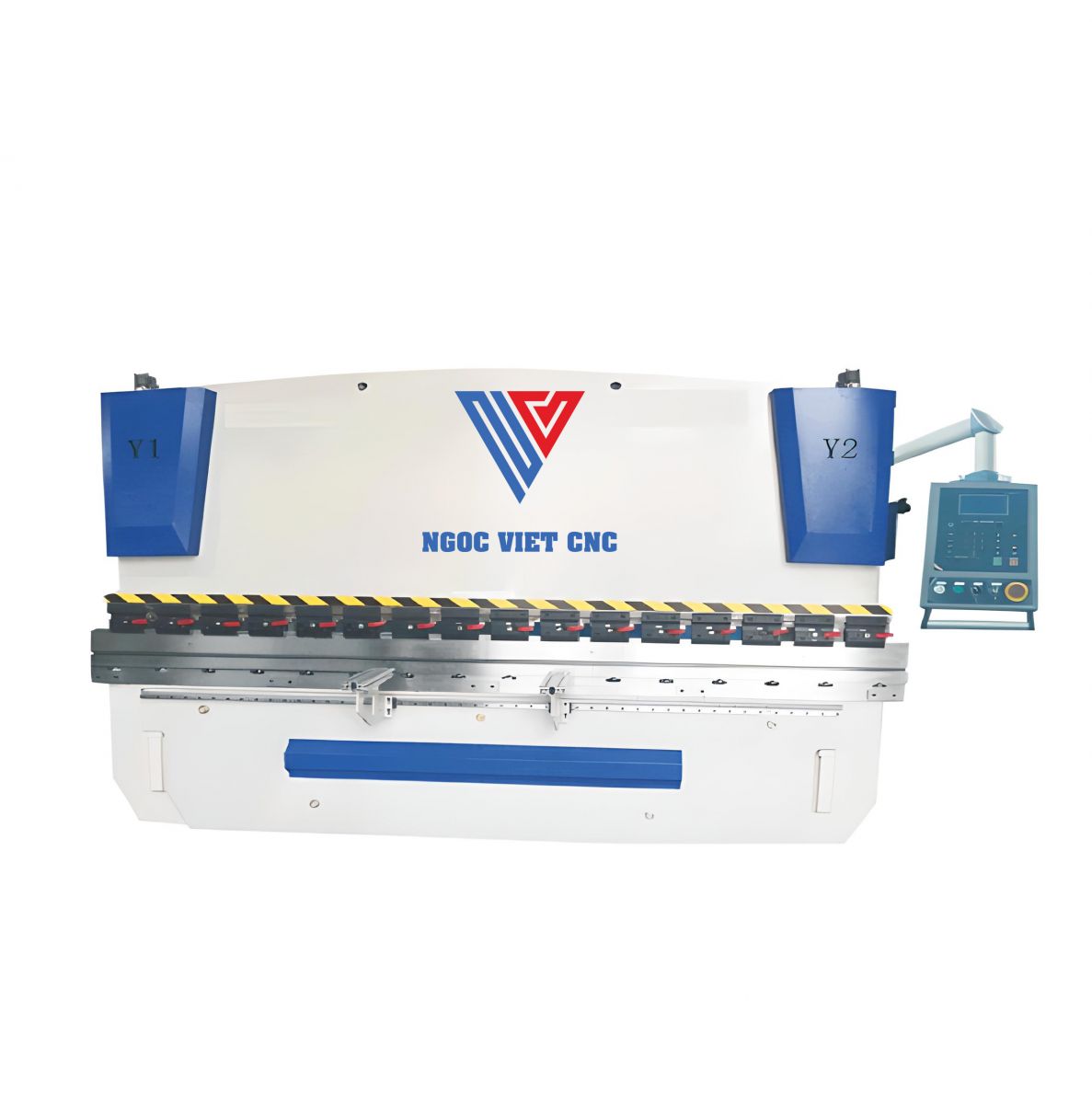

Giới thiệu về máy chấn CNC

Máy chấn tôn thủy lực là dòng máy cơ khí dùng để uốn cong vật liệu là kim loại tấm theo các hình dạng và yêu cầu công nghệ khác nhau.Là dòng máy chấn tôn sử dụng hệ thống thủy lực điều khiển quá trình chấn và nhả chấn cho máy.Máy chấn tôn thủy lực hay được gọi máy chấn thủy lực

Đặc điểm máy chấn CNC

1. Kết cấu thép hàn, giảm ứng suất rung, độ bền cơ học cao và độ cứng tốt.
2. Thân máy được gia công với bộ cố định chỉ được lắp đặt một lần, với độ chính xác cao.
3. Truyền động thủy lực cung cấp các hoạt động ổn định và đáng tin cậy.
4.Với điều chỉnh điện cho trục X, Y, tất cả các chỉ số kỹ thuật số
5. Khối cơ khí tích hợp đảm bảo vị trí chính xác của ram.
6.Thiết kế trục xoắn độ cứng cao đảm bảo sự đồng bộ. Không bao gồm hệ thống  hai trục tiết kiệm E21

Các bộ phận trong máy chấn CNC

Phôi dùng trong máy chấn

Là một trong những nguyên công tạo hình kim loại phổ biến hiện nay.Phôi dùng để chấn trong máy bao gồm thép tấm,thép mạ kẽm,inox,nhôm,đồng… có độ dày từ 3-20mm

Hệ thống điều khiển

Hệ thống điều khiển của máy khá là đa dạng,phổ biến hiện nay khi công nghệ phát triển máy chấn CNC được sử dụng rộng rãi,hệ thống được điều khiển và lập trình hoàn toàn bằng máy tính

Hệ thống máy: kết hợp giữa ba mảng chính: cơ khí,điện và điều khiển

  • Hệ thống cơ khí:

Đặc điểm của khung thân máy chấn tôn thủy lực được làm bằng kim loại tấm có độ dày lớn,tạo nên độ cứng vững cho máy khi làm việc

Ở 2 phía 2 bên trên khung thân máy có rãnh dẫn hướng,vừa để cố định hệ thống thủy lực vừa có nhiệm vụ dẫn hướng cho hệ thống chấn di chuyển một cách chính xác nhất

Phần dưới bao gồm bàn đỡ phôi ,chân đế máy,bể chứa dầu thủy lực

Hai đầu 2 bên máy chấn tôn thủy lực được gắn các xilanh thủy lực.Xilanh trực tiếp điều khiển chuyển động lên xuống của dao chấn và hệ thống giữ dao

  • Hệ thống điện:

Máy sử dụng nguồn điện 3 pha AC 380V 50Hz,cấp nguồn cho động cơ chính hoạt động đồng thời là nguồn cung cấp chính cho các nguồn phụ bên trong

Hệ thống sử dụng động cơ Servo điều khiển thiết bị cố định phôi phía sau,đồng thời sử dụng nguồn điện DC24V thông qua bộ biến áp để cấp nguồn cho hệ thống điều khiển CNC bên trong mạch chính

Mạch điều khiển CNC hỗ trợ người dùng tính toán cữ hành trình điều khiển,điều khiển nạp/xả dầu thủy lực để điều chỉnh lực chấn phù hợp

Động cơ 3 pha AC 380V 50Hz bơm dầu cho hệ thống thủy lực,bơm dầu làm mát và bôi trơn các thống bên trong

  • Hệ thống điều khiển

Điều khiển tay và bán tự động

Hệ thống tự động sử dụng CNC

Hệ thống thủy lực



Thông tin sản phẩm

Mẫu

Sức ép

Chiều dài bàn làm việc

Khoảng cách

Chiều cao tối đa

Khoảng cách

Độ sâu rãnh

Giảm tốc độ

Năng lượng chính( KW)

Khai thác bơm(LM/R)

Kích thước (MM)

Tổng trọng lượng

Lên

 Công việc

Trở về

Chiều dài

Bề rộng

Chiều cao



WC67k-63T/2500

630

2500

2050

450

150

300

80

10

70

5.5

11

2600

1350

2400

4800

WC67k-100T/2500

1000

2500

2050

450

180

320

100

9.5

80

7.5

16

2600

1350

2400

4800

WC67Y-200T/2500 2000 2500 2050 500 220 350 100 9.5 90 15 32 2600 1750 2500 10000
