Máy Cắt CNC Plasma NOVI 5000G

Máy Cắt CNC Plasma NOVI 5000G được biết đến với cấu trúc hoàn hảo,  hoạt động nhẹ nhàng. Chất lượng của đường cắt được thấy rõ, sắc nét, chính xác, rất đơn giản nhưng không phải máy cắt nào cũng đạt được chất lượng như vậy. Đó là lý do tại sao Ngọc Việt luôn là lựa chọn hàng đầu của các doanh nghiệp, chuyên về máy cắt CNC công nghiệp sản xuất hiện nay, của ngành cơ khí Việt Nam.

1. THÔNG SỐ KỸ THUẬT

  • Phạm vi cắt tiêu chuẩn 1500 x 3000 mm/1500 x6000mm
  • Motor trục X 0.4kw AC Servo Motor + Drive (Yaskawa Japan)
  • Motor trục Y 0.2kw AC Servo Motor+Driver (Yaskawa Japan)
  • Tốc độ di chuyển 12 - 30m/phút
  • Tốc độ đầu cắt 12.000- 20.000mm/phút (tùy thuộc công suất nguồn cắt)
  • Kích thước máy 2200x3500x1200 (mm)/2200x7000x1200 (mm)
  • Nguồn cung cấp cho máy: (380V, 3Pha, 50Hz )/220V ± 5%, 1 pha, 50Hz, 2kW
  • Nguồn cung cấp cho bộ nguồn plasma: 380V, 3Pha, 50Hz, 40 - 100A (tùy theo công suất nguồn cắt)
  • Thân máy: Kết cấu dạng trục X, Y dính với bàn máy phôi
  • Trục Y: Là 01 trục nằm ngang dẫn hướng bằng thanh trượt bi của Đài Loan bề rộng 30mm, chuyển động bằng dây đai răng bên trong có lõi thép.
  • Trục X: Gồm 2 thanh dọc theo thân máy. Một bên dẫn hướng bằng trục trượt tròn đường kính 40mm - 50mm, truyền động bằng dây đai răng bên trong có lõi thép. Bên còn lại, trượt theo bằng các vòng bi dẫn hướng.
  • Trục Z thông minh luôn giữ khoảng cách cố định với bề mặt vật liệu dù vật liệu bị cong và có thể đáp ứng với tốc độ cắt cao.
  • Bể hút khói:
    • Sải cánh 50: 220V, 50Hz, 225W, tốc độ 1400RPM, lưu lượng 5800m3/h.
    • Sải cánh 60: 220V, 50Hz, 450W, tốc độ 1400RPM, lưu lượng 8500m3/h
  • Cấu hình tủ điều khiển: CPU J1900, Ram 4G, ssd 64G, màn hình 15 inch cảm ứng, bộ chuyển đổi nguồn tiêu chuẩn, thiết lập tự khởi động, bản thử nghiệm win 7

2. NHỮNG TÍNH NĂNG  - ƯU ĐIỂM CỦA MÁY CẮT CNC PLASMA NOVI 5000G

2.1. NHỮNG TÍNH NĂNG VƯỢT TRỘI

 Dung sai lập lại 0.01 đến 0.1 mm. Với cặp xylanh điều chỉnh mỏ cắt chuyển động lên xuống.
 Các biểu tượng thân thiện. AC servo và bộ mã hóa vòng quay, môtơ đưa mỏ cắt đến vị trí cắt chính xác.
 Dễ dàng tăng giảm tỉ lệ. Cánh riêng để làm vệ sinh, sắp xếp và cắt không rỉ hạn chế bụi bám dưới tấm kim loại.
 Phản hồi hình ảnh. Bộ hình khai triển ống gió phong phú.
 Có bộ nhớ cho phôi tấm. Có bộ fitting hiển thị bằng 3-D và lưu trữ các bộ fitting đã sử dụng trước đó.
 Điều chỉnh gia tốc cắt tự động. Khung ống bằng thép hàn có độ cứng và ổn định đặc biệt
 Vận tốc cắt đã được cài đặt riêng với các quỹ đạo cắt khác nhau. Đường và vòng bi linear trục x.
 Bộ mã hóa vòng quay và phản hồi thông tin vị trí cắt. Rây hướng dẫn trục y được mài láng.
 Các công tắt cảm biến điện từ an toàn, nút dừng khẩn trang bị theo tiêu chuẩn. Trục X được là bằng trục trượt tròn tôi cứng và mạ Crom với độ cứng là 55 -60 HRC, đường kính 40mm (dùng cho máy 6000mm và đế nhôm) - 50mm (dùng cho máy 3000mm và trục trượt tròn).
 Chất lượng cắt độ chính xác rất cao đạt được trên toàn bộ độ dầy thiết kế vật liệu cắt. Các bộ phận khác chế tạo đạt chất lượng cao vận hành bền vững.
 Đầu cắt và bộ cắt japan.
Nguồn cắt Plasma Hypertherm đa dạng Hypertherm 45XP, Hypertherm 65A, Hypertherm 85A

2.2. NHỮNG TÍNH NĂNG VƯỢT TRỘI

  • Mỏ cắt hiện đại: Mỏ cắt được thiết kế bởi công nghệ tiên tiến, với trục Z thông minh luôn giữ khoảng cách cố định với bề mặt vật liệu dù vật liệu bị cong, được thiết kế để đáp ứng với tốc độ cao cắt tole mỏng.

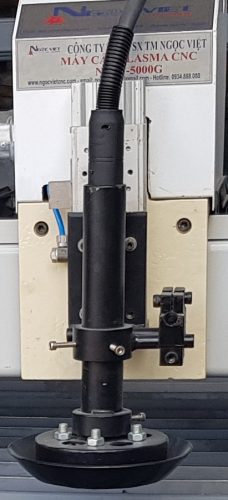

Mỏ cắt máy Plasma Novi 5000G

  • AC servo và bộ mã hóa vòng quay của Nhật Bản, môtơ đưa mỏ cắt đến vị trí cắt chính xác
Ngọc Việt CNC - Động Cơ AC Servo Yaskawa

Hình ảnh động cơ AC Servo Yaskawa

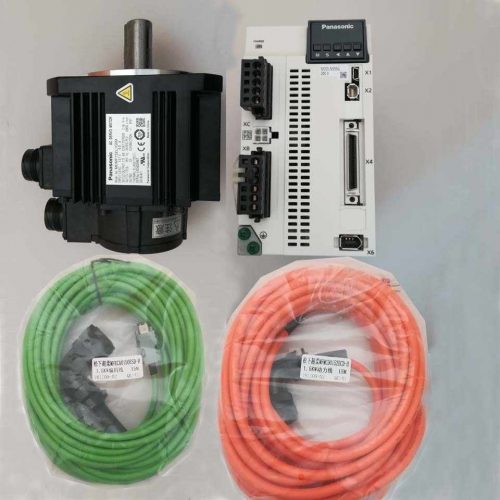

Hình ảnh Động cơ AC Servo và Driver Panasonic

  • Hệ thống điều khiển: Điều khiển máy cắt Plasma Novi 5000G rất đơn giản, tiện lợi. Hệ thống máy tính với giao diện linh hoạt và đa tác dụng. Có thể kết nối dữ liệu, file cắt với các phần mềm khác dễ dàng. Bảng điều khiển phiên bản mới tiện lợi thao tác nhanh chóng đơn giản, được cập nhật thường xuyên, miễn phí.

bang dieu khien phien ban cu 5000G

Hình ảnh hệ thống điều khiển máy cắt CNC Plasma Novi 5000G phiên bản cũ

Hình ảnh hệ thống điều khiển máy cắt CNC Plasma Novi 5000G phiên bản mới

  • Hệ thống di chuyển: Hệ thống di chuyển được thiết kế tinh vi với dây đai răng hoạt động tích cực di chuyển nhẹ nhàng đi đúng đường, dừng đúng chỗ không sai lệch.
  • Kiểu dáng chuyên dụng: Toàn bộ bộ phần động cơ và dây dẫn được bảo vệ khép kín tối đa. Bổ sung hệ thống hút không khí sau máy, tránh được việc tiếp xúc với bụi bẩn.
  • Trục X được là bằng trục trượt tròn tôi cứng và mạ Crom với độ cứng là 55 -60 HRC, đường kính 40mm (dùng cho máy 6000mm và đế nhôm) - 50mm (dùng cho máy 3000mm và trục trượt tròn).
Trục X máy cắt Plasma Novi 5000G
  • Hệ thống bôi bằng dầu nhớt: máy được cải tiến, trang bị hệ thống bôi trơn tự động và hẹn giờ bơm nhớt bôi trơn tự động trên các trục X và trục Y giúp máy chạy bền bỉ, lâu dài, giảm thiểu hao mòn, tiết kiệm chi phí cho doanh nghiệp.

Hệ thống bôi bằng dầu nhớt

  • Bể hút khói: được thiết kế chuyên nghiệp, những khói từ máy thải ra từ máy trong quá trình sử dụng được hút thông qua bể hút khói, bảo vệ sức khỏe người sử dụng.

Hình ảnh bể hút khói

  • Cắt được nhiều vật liệu: Máy cắt CNC plasma cắt sắt với độ dày lên đến 20mm, độ dày vật liệu cắt phụ thuộc vào công suất bộ nguồn Hypertherm đi kèm với máy, ngoài ra máy cắt CNC Plasma cắt thép và một số loại kim loại, hợp kim khác mà tốc độ vẫn đảm bảo nhanh.
  • Màn hình cảm ứng giúp sắp xếp phôi một cách tối ưu

Màn hình cảm ứng

  • Nguồn cắt Hypertherm đa dạng công suất như Hypertherm 45XP, Hypertherm 65A.

Nguồn cắt Hypertherm sử dụng cho máy cắt Plasma
