Máy Cắt CNC Plasma NOVI 5000F

Máy cắt Plasma CNC là loại máy cắt sử dụng nguyên lý của tia Plasma để thực hiện quá trình cắt kim loại. Cắt Plasma tận dụng điện tích âm  (-) của đầu súng Plasma phóng tới tấm vật liệu chứa điện tích dương (+) với nhiệt độ cao khoảng 10.000 đến 15.000 độ C, đồng thời khí nén sẽ đẩy kim loại ngay vị trí nung để làm đứt kim loại. Hiện nay, Ngọc Việt CNC là công ty hàng đầu sản xuất và phân phối máy cắt Plasma hàng đầu tại Việt Nam. Trong máy cắt Plasma có sử dụng một loại khí để tạo Plasma trong quá trình cắt Plasma, có nhiều loại khí có thể được sử dụng. Các loại khí sử dụng trong máy cắt Plasma CNC: Các loại khí thường sử dụng trong quá trình cắt plasma là khí nén(6 - 8kg/cm2).

Máy Cắt CNC Plasma NOVI 5000F là một sản phẩm cải tiến của NOVI 5000B, với tốc độ cắt được cải thiên đáng kể lên đến 20m/phút. Chất lượng của đường cắt sắc nét, chính xác, rất đơn giản nhưng không phải máy cắt nào cũng đạt được chất lượng như vậy. Đó là lý do bạn nên mua Máy Cắt CNC Plasma NOVI 5000F của chúng tôi.

1. THÔNG SỐ KỸ THUẬT

  • Phạm vi cắt tiêu chuẩn 1500 x 3000 mm/ 1500x6000mm
  • Motor trục X 0.4kw AC Servo Motor + Drive (Yaskawa Japan)
  • Motor trục Y 0.2kw AC Servo Motor+Driver (Yaskawa Japan)
  • Tốc độ di chuyển 12 -30m/phút
  • Tốc độ đầu cắt 12.000 - 20.000mm/phút (tùy thuộc vào công suất nguồn cắt)
  • Kích thước máy 2400x3800x1200 (mm)/2400x6800x1200 (mm)
  • Nguồn cung cấp cho máy: (380V, 3Pha, 50Hz )/220V ± 5%, 1 pha, 50Hz, 2kW
  • Nguồn cung cấp cho bộ nguồn plasma: 380V, 3Pha, 50Hz, 50 - 150A (tùy theo công suất nguồn cắt)
  • Thân máy: Kết cấu dạng trục X, Y dính với bàn máy phôi
  • Trục Y: Là 01 trục nằm ngang dẫn hướng bằng 2 thanh trượt bi song song và con trượt của Đài Loan bề rộng 20 -25mm, chuyển động bằng thanh răng nghiêng và bánh răng cho độ phân giải cao, chạy chính xác.
  • Trục X: Gồm 2 thanh dọc theo thân máy chạy bằng băng bi và con trượt 2 bên song song. Một bên dẫn hướng bằng thanh trượt bi song song 2 bên thân máy đường kính 25 -30mm, truyền động bằng thanh răng bánh răng và con trượt
  • Trục Z: thông minh luôn giữ khoảng cách cố định với bề mặt vật liệu dù vật liệu bị cong và có thể đáp ứng với tốc độ cắt cao.
  • Cấu hình tủ điều khiển: CPU J1900, Ram 4G, ssd 64G, màn hình 15 inch cảm ứng, bộ chuyển đổi nguồn tiêu chuẩn, thiết lập tự khởi động, bản thử nghiệm win 7

2. NHỮNG TÍNH NĂNG - ƯU ĐIỂM CỦA MÁY

2.1. Những Tính Năng Của Máy

 Dung sai lập lại 0.01 đến 0.1 mm. Với cặp xylanh điều chỉnh mỏ cắt chuyển động lên xuống.
 Các biểu tượng thân thiện. AC Servo Yaskawa và bộ mã hóa vòng quay, môtơ đưa mỏ cắt đến vị trí cắt chính xác.
 Dễ dàng tăng giảm tỉ lệ. Cánh riêng để làm vệ sinh, sắp xếp và cắt không rỉ hạn chế bụi bám dưới tấm kim loại.
 Phản hồi hình ảnh. Bộ hình khai triển ống gió phong phú.
 Có bộ nhớ cho phôi tấm. Có bộ fitting hiển thị bằng 3-D và lưu trữ các bộ fitting đã sử dụng trong.
 Điều chỉnh gia tốc cắt tự động. Khung ống bằng thép hàn có độ cứng và ổn định đặc biệt
 Vận tốc cắt đã được cài đặt riêng với các quỹ đạo cắt khác nhau. Đường và vòng bi linear trục x.
 Bộ mã hóa vòng quay và phản hồi thông tin vị trí cắt. Rây hướng dẫn trục y được mài láng.
 Các công tắt cảm biến điện từ an toàn, nút dừng khẩn trang bị theo tiêu chuẩn. Trục X được chạy bằng băng bi và con trượt 2 bên song song, có đường kính 20 -25mm
 Chất lượng cắt độ chính xác rất cao đạt được trên toàn bộ độ dầy thiết kế vật liệu cắt. Các bộ phận khác chế tạo đạt chất lượng cao vận hành bền vững.
 Đầu cắt và bộ cắt japan.
Bộ nguồn cắt Plasma Hypertherm với công suất đa dạng Hypertherm 45XP, Hypertherm 65A, Hypertherm 85A

2.2. Những Ưu Điểm Của Máy

  • Máy Cắt CNC Plasma NOVI 5000F là một sản phẩm có tốc độ cắt được cải thiện đáng kể lên đến 20m/phút.
  • Hệ thống điều khiển: Điều khiển máy cắt Plasma Novi 5000F rất đơn giản, tiện lợi. Hệ thống máy tính với giao diện linh hoạt và đa tác dụng. Có thể kết nối dữ liệu, file cắt với các phần mềm khác dễ dàng. Màn hình cảm ứng, dễ dàng sử dụng.

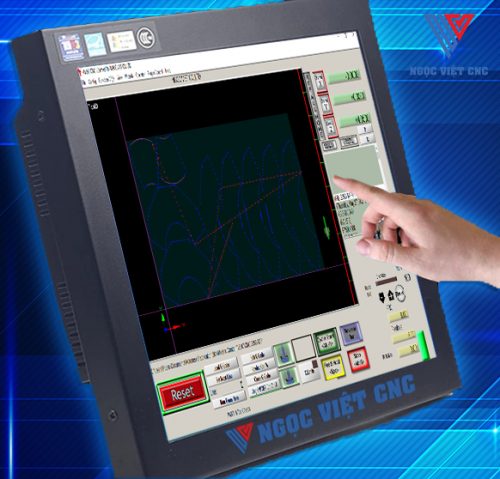

Màn hình cảm ứng dễ dàng thao tác

  • Cắt được nhiều vật liệu: Máy cắt CNC plasma cắt sắt với độ dày lên đến 20mm, độ dày vật liệu cắt phụ thuộc vào công suất bộ nguồn Hypertherm đi kèm với máy, ngoài ra máy cắt CNC Plasma cắt thép và một số loại kim loại, hợp kim khác mà tốc độ vẫn đảm bảo nhanh.
  • Nguồn cắt Hypertherm đa dạng công suất như Hypertherm 45XP, Hypertherm 65A, Hypertherm 85A

Nguồn cắt Hypertherm mạnh mẽ

  • Mỏ cắt hiện đại: Mỏ cắt được thiết kế bởi công nghệ tiên tiến, với trục Z thông minh luôn giữ khoảng cách cố định với bề mặt vật liệu dù vật liệu bị cong.

Mỏ cắt Plasma hiện đại

  • Bể hút khói: được thiết kế chuyên nghiệp, những khói từ máy thải ra từ máy trong quá trình sử dụng được hút thông qua bể hút khói, bảo vệ sức khỏe người sử dụng.

Bể hút khói

  • Trục X được chạy bằng băng bi và con trượt 2 bên song song, có đường kính 20 -25mm

Thanh trượt vuông

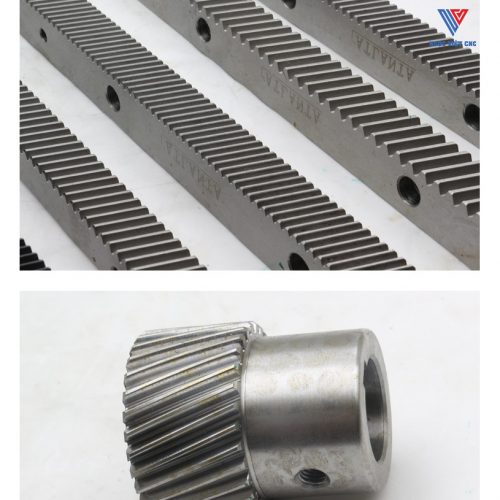

Thanh răng - bánh răng nghiêng

Hãy liên hệ với chúng tôi để biết thêm thông tin, xem sản phẩm máy cắt CNC Plasma cao cấp, tại nhà máy sản xuất và nhận được báo giá Máy Cắt CNC Plasma NOVI 5000F.
