Máy cắt plasma CNC_V4

Máy cắt plasma CNC_V4

Thông số kĩ thuật

Kích thước cắt hữu ích: 2000 x 3000mm

Tốc độ:

+ Tốc độ không tải: 12.000-15.000 mm/phút
+ Tốc độ cắt Oxy Gas: 100 – 1000mm/phút
Độ chính xác: ≤ ± 0.1mm (Chưa kể sai số dobiến dạng nhiệt)


Đặc điểm nổi bậc

  • Truyền động bằng thanh răng bánh răng và động cơ servo cho chuyển động nhanh với độ chính xác cao
  • Sử dụng máy tính công nghiệp cho độ bền và độ ổn định cao.
  • Hệ thống điều khiển bằng máy vitính có độ linh hoạt cao. Kết hợp dễ dàng với các chương trình sản xuất CAD/CAM
  • Chương trình điều khiển CNC chuyên nghiệp của Mỹ với giao diện đã được Ngọc Việt thiết kế lại rất dễ sửdụng
  • Có hệ thống cảm biến (THC) điều khiển độ cao đầu cắt so với bề mặt tấm kim loại. Giúp tự động duy trì độ cao mỏ cắt ổn định cho dù tấm kim loại bị cong, vênh. Đảm bảo đường cắt đều, đẹp và nâng cao tuổi thọ bépcắt.
  • Có thể chẩn đoán, sửa chữa hệ thống hoặc đào tạo từ xa qua mạng internet (Yêu cầu phải có đường truyền internet)
  • Tặng kèm phần phềm CAM để chuyển bản vẽ từ các chương trình CAD (như Autocad / Corel) sang ngôn ngữ G-code cho hệ thống CNC hoạt động một cách tự động

Bộ điều khiển

  • Bộ xử lý trung tâm: Máy tính công nghiệp: Mainboard công nghiệp Advantech, CPU Intel dual core i3, Ram 2G, SSD 120G. Màn hình cảm ứng 17"
  • Chuẩn kết nối điều khiển USB or Ethernet cao cấp những cổng PCI đời cổ rất nhiều, chuẩn điều khiển USB or Ethernet cótần số phát xung rất cao làm cho máy chạy tốc độ cao và êm hơn rất nhiều, làm cho quá trình cắt giảm thời gian và tạo ra năng suất vượt trội.
  • Là công nghệ hiện đại của thế gới vinh dự là đơn vị đầu tiên ứng dụng được công nghệ hiện đại này của thế giới.
  • Và được gọi là Mainboard điều khiển máy CNC

Các chức năng nổi bật do Công Ty Ngọc Việt Nghiên cứu phát triển thêm:

  1. Chức năng Canh phôi tự động: Bạn không cần phải canh chỉnh tấm phôi trên bàn máy rất mất thời gian, mà chỉ cần di chuyển mỏ cắt đến 2 điểm dọc theo cạnh phôi, hệ thống sẽ tự động đo góc nghiêng sau đó tự xoay bản vẽ theo độ nghiêng của tấmphôi.
  2. Có nút để mở lại các bản vẽ gần đây một cách nhanhchóng.
  3. Chức năng Khi cần thay bép cắt, nhấn nút để ghi nhớ vị trí hiện tại.
  4. Chức năngTạm dừng file đang cắt, tắt máy để ngày mai cắt tiếp, hoặc để cắt file khác gấp hơn. Khi nhấn nút Pause Job các thông số về tọa độ, tên file, dòng lệnh đang cắt sẽ được lưulại
  5. Chức năng Tiếp tục cắt file chưa hoàn thành đã nhấn nút Pause Job trước đó. Khi nhấn Continue Job, file chưa cắt xong sẽ tự động mở ra, người vận hành chỉ việc nhấn nút để chạy máy mà không cần phải nhập lại tọa độ, hay chỉnh vị trí mỏ cắt…nên tiết kiệm thời gian và tránh sai xót có thể làm hỏng tấm phôi.
- Chương trình lazycam có bản quyền mua từ Mỹ dùng để chuyển đổi các file bản vẽ  dạng  DXF (Vẽ bằng Autocad, Corel hoặc tương đương) sang chương trình G- code một cách tự động.

Hệ thống CNC gia công

 1. Phần cơ khí: Gồm 3 trục X, Y,Z

  • Trục X là 01 trục nằm ngang dẫn hướng bằng
thanh trượt bi TBI, Đài Loan, truyền động bằng thanh răng bánhrăng.
  • Trục Y gồm 2 thanh dọc theo thân máy. Một bên dẫn hướng bằng thanh trượt bi TBI, Đài Loan,
truyền động bằng thanh răng bánh răng. Bên còn
lại trượt theo bằng các bánh xe dẫn hướng. Trục Y sử dụng 2 động cơ servo 2 bên đảm bảo vận hành êm và không bị rung khi đảo chiều.
  • Trục Z là trục vít me thẳng đứng, dùng để gắnđầu cắt Plasma và OxyGas
  • Động cơ trục X: Động cơ servo200W + giảm tốc
  • Động cơ trục Y: Động cơ servo400W + giảm tốc Các động cơ servo của Yaskawa/Omron hoặcSanyo Denki, Made inJapan.


2. Phần Điện và Bộ Điều khiểngồm:

  • Bộ điều khiển trung tâm bằng máy tính công nghiệp (Mainboard công nghiệp của hãng ,Đài Loan) CPU Intel dual core i3 Ram 2G, SSD 120G. Màn hình cảm ứng17"
  • Bo điều khiển máy CNC với 64 ngõ vào / 64 ngõ ra củaJapan.

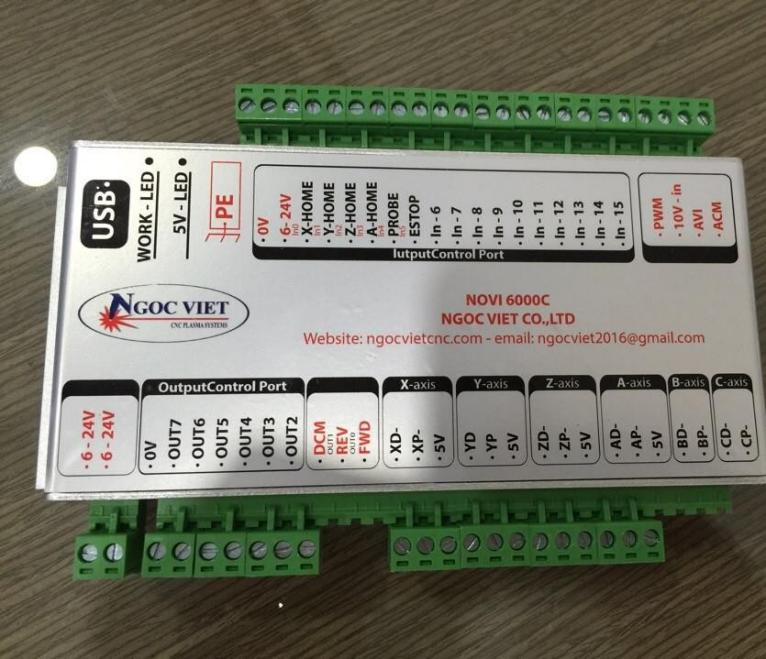

  • Board mạch giao tiếp với máy tính do Công Ty Ngọc Việtsảnxuất
Hệ thống điều khiển độ cao đầu cắt Plasma tự động: sản xuất bởi Ngọc Việt
  • Bộ chống gãy mỏ cắtplasma
  • Phần mềm điều khiển CNC Mach3 củaMỹ.
  • Phần mềm Lazycam để chuyển bản vẽ sang bộ điều khiểncnc.
